دستورالعمل برای تجهیزات زمین و حفاظت در برابر صاعقه

دستورالعمل برای تجهیزات زمین و حفاظت در برابر صاعقه

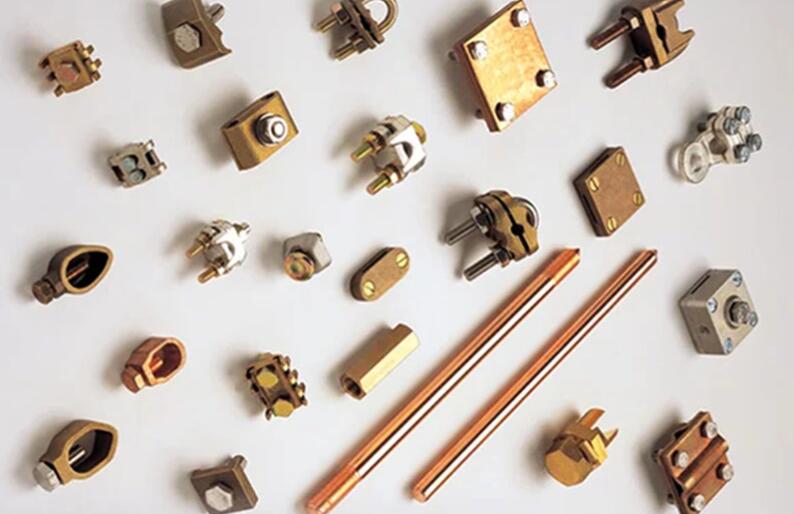

مردم هر ساله بر اثر صاعقه جان خود را از دست می دهند. در طوفان رعد و برق، رعد و برق می تواند تا 200،{1}} آمپر برق را در عرض چند ثانیه ارسال کند. مهم ترین جنبه ای که باید در مورد حفاظت در برابر صاعقه بدانیم این است که نه تنها برخورد مستقیم صاعقه می تواند اثرات مخربی بر افراد، ساختمان ها و محیط طبیعی داشته باشد، بلکه اغلب تجهیزات الکترونیکی در اثر نوسانات ناشی از تخلیه صاعقه از راه دور (ناشی از رعد و برق) آسیب می بینند. . پالس الکترومغناطیسی یا LEMP) یا عملیات سوئیچینگ در سیستم های الکتریکی بزرگ.

ساختمان ها و تجهیزات الکترونیکی برای محافظت کافی از خود باید از تجهیزات حفاظت در برابر صاعقه و اتصال زمین که بر اساس بهترین استانداردهای بین المللی طراحی و آزمایش شده اند استفاده کنند. استاندارد بین المللی برای حفاظت در برابر صاعقه IEC 62305 نامیده می شود - "محافظت در برابر صاعقه" (همچنین به عنوان یک استاندارد ملی توسط بسیاری از کشورها پذیرفته شده است)، به طور خاص توسط دفتر استانداردهای هند به عنوان IS IEC 62305 پذیرفته شده است، یکی از بخش های آن حفاظت در برابر صاعقه را توضیح می دهد. سازه های ساختمانی بدون محدودیت ارتفاع نیازهای برنامه ریزی، نصب، آزمایش و نگهداری سیستم.

طراحی مناسب سیستم‌های حفاظت در برابر صاعقه (شامل پایانه‌های هوا، هادی‌های پایین، ارتینگ) برای اطمینان از افزایش توانایی ساختمان برای محافظت در برابر صاعقه و اثرات آنها مهم است. متأسفانه، امروزه بیشتر ساختمان ها از سیستم هایی پیروی می کنند که با الزامات اساسی یا قانونی مطابقت ندارند. زیرا تنها یک خروجی عمودی هوا نمی تواند هدف حفاظت ساختمان را حل کند، مگر اینکه کل ساختمان با استفاده از روش زاویه حفاظت، روش هادی مشبک یا روش توپ نورد کاملاً محافظت شود.

فقط با انجام موارد زیر می توان حفاظت موثر در برابر صاعقه را به دست آورد:

نوع حفاظت
سطوح حفاظت بر اساس ارزیابی ریسک
این محصول از نظر فنی واجد شرایط است و با آخرین استانداردهای مربوطه IEC مطابقت دارد
اندازه و ابعاد قطعه
محل ترمینال و پوشش
مسیریابی سیم و اتصالات
اقدامات زمینی کافی و لازم
در صورت لزوم از مواد طبیعی به عنوان لینک های پایین استفاده کنید.
دستورالعمل های طراحی: برای اطمینان از نصب ایمن تر LPS خارجی باید دستورالعمل های طراحی زیر را دنبال کنید.

در صورت امکان، هادی های پایینی باید در هر گوشه در معرض دید سازه نصب شوند.
هادی پایین باید ادامه مستقیم هادی انتهایی هوا را تشکیل دهد
مستقیم و عمودی به طوری که کوتاه ترین و مستقیم ترین مسیر را برای رسیدن به زمین فراهم کند
حلقه ها در هادی های پایین باید اجتناب شود، اما اگر این امکان پذیر نیست، فاصله "s" باید حفظ شود.
هادی های پایینی را به ناودان ها یا آبراهه ها وصل کنید، حتی اگر با عایق پوشانده شده باشند.
اتصالات متعدد با استفاده از مواد مختلف مجاز نیست.
از هادی های کم اندازه (مواد غیر واجد شرایط ذکر شده در جدول - 5 IEC 62305-3) باید به شدت اجتناب شود.
هنگامی که فاصله بین هادی پایین و مواد قابل احتراق نمی تواند تضمین شود، سطح مقطع هادی پایین نباید کمتر از 100 میلی متر مربع باشد.
ایزولاسیون الکتریکی بین پایانه های هوا یا رساناهای پایین و قطعات فلزی سازه ای، اتصالات فلزی و سیستم های داخلی ممکن است با ایجاد فاصله "d" بین قطعات بیشتر از فاصله جداسازی "s" حاصل شود.
S'=(Ki) x {Kc/Km} x L

که در:
Ki - به سطح LPS انتخاب شده بستگی دارد
Kc - به جریان صاعقه ای که از هادی پایین می گذرد بستگی دارد
کیلومتر - به مواد عایق الکتریکی بستگی دارد
L - طول بر حسب متر در امتداد انتهای هوا یا رسانای پایینی که فاصله جدایی از آن تا نزدیکترین نقطه EPB باید در نظر گرفته شود.

استانداردها (IEC): کمیسیون بین المللی الکتروتکنیک استانداردهای بین المللی را برای تمام فناوری های الکتریکی، الکترونیکی و مرتبط ایجاد و منتشر می کند و سازمان بین المللی پیشرو در این زمینه است.

IEC 62305 – حفاظت از صاعقه بالاترین سطح سندی است که استانداردهای حفاظت در برابر صاعقه را در سراسر جهان اعلام می کند.
UL و CSA نهادهای صدور گواهینامه آمریکای شمالی هستند که به طور گسترده در ایالات متحده، کانادا و سایر نقاط جهان دنبال می شوند.
UL 467: تجهیزات اتصال به زمین و اتصال،
UL 96A: الزامات نصب برای سیستم های حفاظت در برابر صاعقه و C22 چندین استاندارد مهم در این زمینه هستند.
خط پایین: سیستم های زمین و حفاظت در برابر صاعقه باید برای اطمینان از ایمنی پرسنل و محافظت از ساختمان ها و تجهیزات الکترونیکی در برابر صاعقه نصب شوند.
